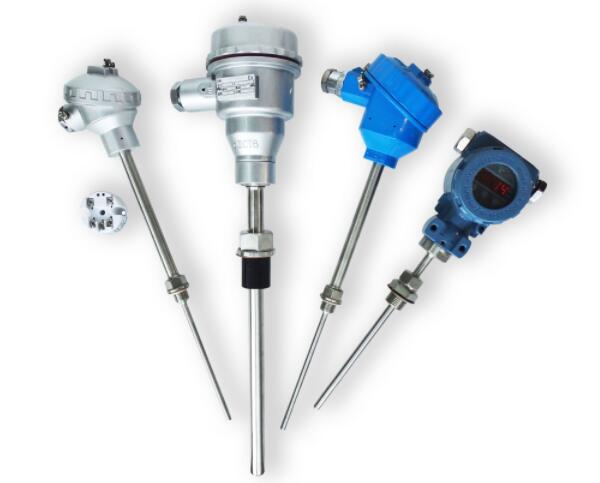

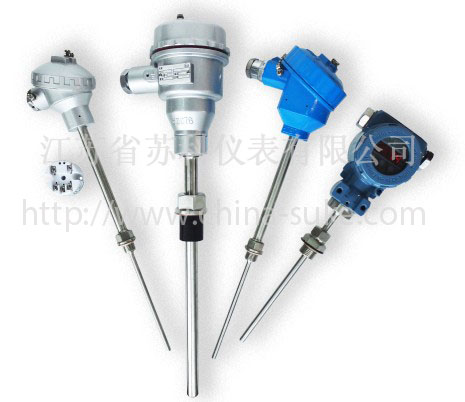

SK-SBW一體化溫度變送器
防爆合格證編號:CNEx21.1024X
|
|
一體化溫度變送器概述
SK-SBW 系列一體化溫度變送器是溫度傳感器與變送器的結合,以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等,實現對溫度的正確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的換代產品,是集散系統、數字總線系統的常用產品。
一體化溫度變送器特點 1、A、模塊式超小型模塊(模塊φ44×18)一體化,通用性強(有常規模擬型、帶RS485通訊型、HART協議型),常規模擬型可以實現二路變送信號輸出.
B、集成電路變送單元,現場顯示與輸出可以實現不同的測控需求:
a、一顯示,一路輸出(常規);
b、一顯示,二路輸出;
c、二顯示,二路輸出;
2、采用DC24V供電,二線制4~20mA DC 輸出或者RS485通訊功能,傳輸距離遠,抗干擾能力強。
3、冷端、溫漂、非線性自動補償。
4、測量精度佳,長期穩定性好,顯示變送精度:0.5級、0.3級、0.2級 、0.1級(全隔離智能型一體化溫度變送器);傳感器精度:熱電阻 A級(Pt100);熱電偶 I級 II級
5、溫度模塊內部采用環氧樹脂澆注工藝,適應于各種惡劣和危險場所使用。
6、一體化設計,結構簡單合理,可直接替換普通裝配式熱電偶、熱電阻。
7、機械保護 IP65 。
8、采用熱電偶溫變,可免用補償導線,降低成本。
9、可帶液晶、數碼管、指針等多種現場指示功能,方便現場觀察和適時監控。
10、現場環境溫度>60℃時,溫度傳感器和現場變送單元顯示儀表可采用分體式(隔離)安裝。
11、防爆等級:EXdIIBT4~6、EXdIICT4~6 粉塵防爆:ExtDA21 T80℃ 證書編號:CNEx21.1024X
12、防護等級:IP65 一體化溫度變送器技術指標
類 別 |
SK-SBW 溫度變送器模塊 |
SK-SBW 現場顯示型溫度變送器 |
準 確 度 |
0.1%F.S(全隔離智能型) 0.2%F.S 0.3%F.S 0.5%F.S |
輸入及量程選擇 |
熱電阻:Pt100 等,溫度范圍:-200~600℃內,適合中低溫量程選擇
熱電偶:K、B 、S 、T 、J等 溫度范圍:0~1600℃內 適合中高溫量程選擇 |
輸 出 |
一路二線制4-20mA DC 24V DC供電(其它輸出0~5V 1~5V 0~10V輸出需定制)
二路二線制DC24V供電 二路輸出4~20mA |
使用溫度 |
-25-85℃ (一體化LCD/LED表頭時-10-60℃) |
溫度影響 |
≤0.05%/℃ |
濕 度 |
5-95%RH |
現場顯示 |
無 |
3 1/2LED數碼管;LCD液晶 |
顯示精度 |
無 |
數字式:0.1級(隔離智能型);0.2級;0.25級;0.5 級;1.0級 |
負載能力 |
<600Ω(額定負載250Ω) |
外形尺寸 |
Φ44×18 |
70×100(中繼器) |
一體化溫度變送器選型方法
型號 |
類別 |
感溫元件
材料 |
現場顯示 |
安裝固定
方式 |
接線盒
形式 |
保護管直徑 |
隔爆標志 |
內芯結構 |
保護管特征 |
說 明 |
SK-SBW |
|
一體化溫度變送器 |
|
R |
|
熱電偶 |
Z |
|
熱電阻 |
|
P |
|
熱電偶分度號:S |
R |
|
熱電偶分度號:B |
M |
|
熱電偶分度號:N |
N |
|
熱電偶分度號:K |
E |
|
熱電偶分度號:E |
F |
|
熱電偶分度號:J |
C |
|
熱電偶分度號:T |
P |
|
熱電阻-Pt100 |
C |
|
熱電阻-Cu50 |
|
|
空白為不帶現場顯示 |
Y |
|
數碼管(液晶)顯示 |
H |
|
帶HART協議(液晶) |
R |
|
帶RS485通訊(模塊式) |
|
1 |
|
無固定裝置 |
2 |
|
固定螺紋 |
3 |
|
活動法蘭 |
4 |
|
固定法蘭 |
5 |
|
活絡管接頭式 |
6 |
|
固定螺紋錐形式 |
7 |
|
直形管接頭式 |
8 |
|
固定螺紋管接頭式 |
9 |
|
活動螺紋管接頭式 |
|
2 |
|
防噴式 |
3 |
|
防水式 |
4 |
|
防爆式 |
|
0 |
|
Ф16 |
1 |
|
Ф12 |
2 |
|
Ф16高鋁質管 |
3 |
|
Ф20高鋁質管 |
|
B |
|
隔爆 |
|
無 |
|
普通元件 |
K |
|
鎧裝元件 |
|
|
材質304不標注
|
F |
防腐型材質:316 |
F4 |
防腐型:不銹鋼襯四氟 |
N |
耐磨型 |
SK-SBW |
R |
N |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型號選型 |
選擇溫度變送器需要知道以下參數:
1、溫度范圍:
2、傳感器分度號:熱電阻:PT100 熱電偶:K S B
3、溫度變送器的精度要求:
A、傳感器精度:
1)PT100- A級
2)K S B -I級 II級
B、變送精度:0.5級 0.3級 0.2級0.1級(熱電偶為0.5級)
4、輸出信號及功能:
輸出信號一般為4~20mA輸出,功能為帶HART協議 RS485通訊
是否帶現場顯示(現場顯示有數碼管顯示與液晶顯示,一般數碼管顯示抗干擾效果弱,液晶顯示有普通的-抗干擾效果弱和智能全隔離抗干擾的)
5、傳感器的連接方式及規格尺寸:有螺紋、法蘭等
6、傳感器的插深長度mm:
7、傳感器的直徑mm:
8、傳感器及安裝方式的材質要求:
9、現場環境是否需要隔爆:
10、使用現場是否有對講機、變頻器、大功率電機等干擾:
一體化溫度變送器系列產品有:數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
|
|
